56 梁亚伟，等：沟槽式预制装配式电缆排管工作井施工工艺及应用

（3）施工作业面大。市区施工作业面受限，大 槽，在挖机挖槽过程中应确保槽底土壤结构不被
型施工设备无法入场。 扰动或破坏，并及时检测槽底高程和宽度，以防止
（4）工作井、电缆沟改造灵活性差。由于扩 超挖。
建、增容等因素，已建井会有改动（加长、加凸口 （2）夯实基层，设置垫层控制桩。土方开挖后
等）的需求，故需要预制工作井是灵活、可改造的， 应对基底进行夯实，针对软土必要时应采取换填

但预制构件的后期改造灵活性较差。 等措施，保证地基承载力不低于 80 kPa；夯实后设
（5）成本高。几年前预制装配式送电结构的 置标高控制楔，有效控制浇筑的垫层标高，浇筑后
成本比传统现浇结构的高出很多，这也是送电结 的垫层应平整光滑，标高一致。
构预制装配化推行受阻的关键因素。 （3）吊装预制排管。垫层混凝土硬化之后在

（6）非模数化长度段的制作。实际排管长度 其上均匀地摊铺一层干硬性砂浆进行找平，预制
几乎都不是标准预制排管长度的整数倍，故存在 排管构件的吊装应使用专用吊具（起吊架），起吊
非标准长度段。 时应保持平稳并注意安全。
（4）拼装预制排管。排管主体采用分节段拼
2 沟槽式预制装配式电缆排管工作井结构
装，拼装前应在构件节点端面的相应位置贴好防
为解决预制装配式电缆排管工作井应用中存 水橡胶条，然后人工配合进行对位拼装（采用机械
在的上述问题，充分发挥预制电缆排管工作井在 牵引和人工调整），调整对齐后进行连接螺栓的安

工程质量、文明施工、快速恢复交通等方面的优 装，连接螺栓全部安装之后再对称旋紧。
势，国网上海市电力公司与建华建材合作开发了 （5）安装电缆管道。待预制排管安装完毕后
沟 槽 式 预 制 装 配 式 电 缆 排 管 和 工 作 井 ，如 图 1 即可在预制排管底部铺设电缆波纹管，首先在底
所示。 部铺设一层电缆波纹管，纵向波纹管之间采用热
熔承插连接，底部铺设完毕后在排管内部固定位

置 安 装 预 制 波 纹 管 支 架 ，再 铺 设 上 一 层 电 缆 波
纹管。
（6）安装盖板。盖板安装采用专用吊具水平
吊装，人机配合调整位置保证盖板的螺栓安装孔
与工作井侧壁的预埋螺栓孔对位，待所有盖板安
装完毕后统一用螺栓将盖板与排管侧壁连接紧
固，最后用水泥砂浆封堵盖板上的螺栓安装孔，螺

栓安装孔封堵前先用机油或玻璃胶涂抹在连接螺
栓表面，便于后期拆卸二次使用。
（7）回填压实土方，修复路面。安装完毕后即
可进行土方回填压实，修复原有路面，恢复正常道
路通行。
3.2 预制装配式排管特点

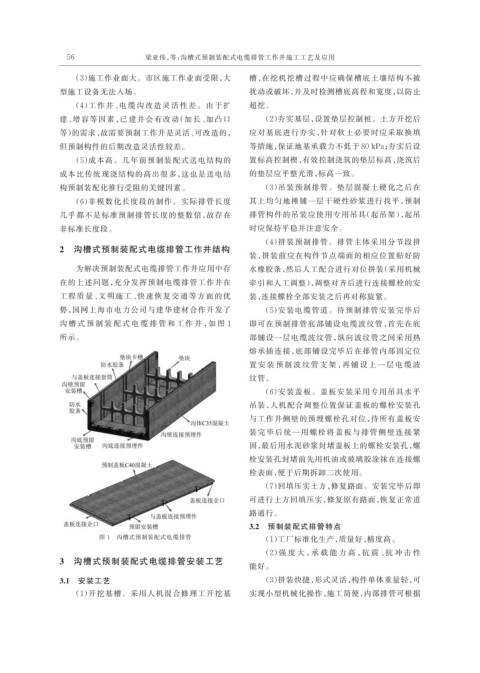

图 1 沟槽式预制装配式电缆排管 （1）工厂标准化生产，质量好，精度高。

（2）强 度 大 ，承 载 能 力 高 ，抗 震 、抗 冲 击 性
3 沟槽式预制装配式电缆排管安装工艺
能好。
3.1 安装工艺 （3）拼装快捷，形式灵活，构件单体重量轻，可
（1）开挖基槽。采用人机混合修理工开挖基 实现小型机械化操作，施工简便，内部排管可根据
