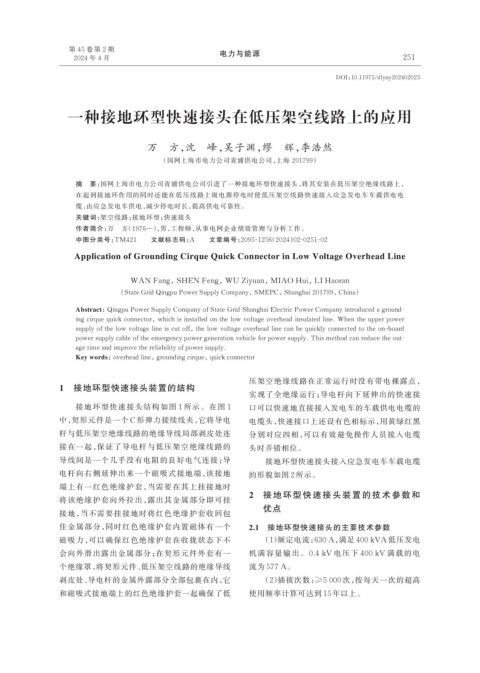

第 45 卷 第 2 期 电力与能源
2024 年 4 月 251

DOI：10.11973/dlyny202402023

一种接地环型快速接头在低压架空线路上的应用

万 方，沈 峰，吴子渊，缪 辉，李浩然
（国网上海市电力公司青浦供电公司，上海 201799）

摘 要：国网上海市电力公司青浦供电公司引进了一种接地环型快速接头，将其安装在低压架空绝缘线路上，
在起到接地环作用的同时还能在低压线路上级电源停电时使低压架空线路快速接入应急发电车车载供电电
缆，由应急发电车供电，减少停电时长，提高供电可靠性。
关键词：架空线路；接地环型；快速接头
作者简介：万 方（1976—），男，工程师，从事电网企业绩效管理与分析工作。
中图分类号：TM421 文献标志码：A 文章编号：2095-1256（2024）02-0251-02
Application of Grounding Cirque Quick Connector in Low Voltage Overhead Line

WAN Fang，SHEN Feng，WU Ziyuan，MIAO Hui，LI Haoran

（State Grid Qingpu Power Supply Company，SMEPC，Shanghai 201799，China）

Abstract：Qingpu Power Supply Company of State Grid Shanghai Electric Power Company introduced a ground⁃
ing cirque quick connector，which is installed on the low voltage overhead insulated line. When the upper power

supply of the low voltage line is cut off，the low voltage overhead line can be quickly connected to the on-board

power supply cable of the emergency power generation vehicle for power supply. This method can reduce the out⁃
age time and improve the reliability of power supply.

Key words：overhead line，grounding cirque，quick connector

压架空绝缘线路在正常运行时没有带电裸露点，
1 接地环型快速接头装置的结构
实现了全绝缘运行；导电杆向下延伸出的快速接
接地环型快速接头结构如图 1 所示。在图 1 口可以快速地直接接入发电车的车载供电电缆的
中，契形元件是一个 C 形弹力接续线夹，它将导电 电缆头，快速接口上还设有色相标示，用黄绿红黑
杆与低压架空绝缘线路的绝缘导线局部剥皮处连 分别对应四相，可以有效避免操作人员接入电缆
接在一起，保证了导电杆与低压架空绝缘线路的 头时弄错相位。
导线间是一个几乎没有电阻的良好电气连接；导 接地环型快速接头接入应急发电车车载电缆
电杆向右侧延伸出来一个磁吸式接地端，该接地 的形貌如图 2 所示。
端上有一红色绝缘护套，当需要在其上挂接地时
2 接地环型快速接头装置的技术参数和
将该绝缘护套向外拉出，露出其金属部分即可挂
优点
接地，当不需要挂接地时将红色绝缘护套收回包
住金属部分，同时红色绝缘护套内置磁体有一个 2.1 接地环型快速接头的主要技术参数

磁吸力，可以确保红色绝缘护套在收拢状态下不 （1）额定电流：630 A，满足 400 kVA 低压发电
会向外滑出露出金属部分；在契形元件外套有一 机满容量输出。0.4 kV 电压下 400 kV 满载的电
个绝缘罩，将契形元件、低压架空线路的绝缘导线 流为 577 A。
剥皮处、导电杆的金属外露部分全部包裹在内，它 （2）插拔次数：≥5 000 次，按每天一次的超高
和磁吸式接地端上的红色绝缘护套一起确保了低 使用频率计算可达到 15 年以上。
