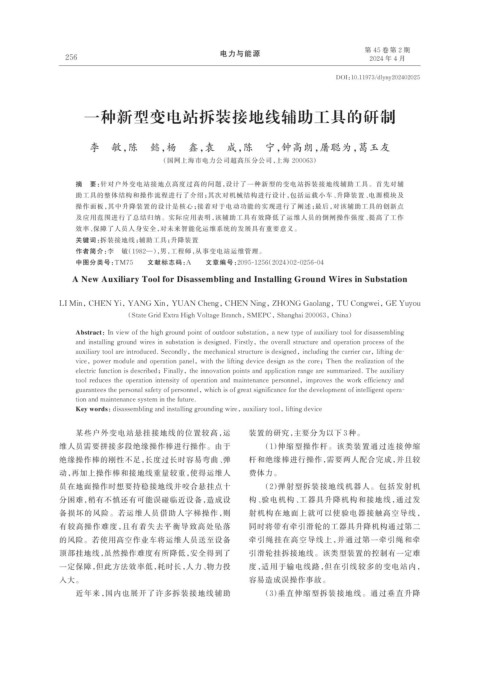

第 45 卷 第 2 期
电力与能源
256 2024 年 4 月

DOI：10.11973/dlyny202402025

一种新型变电站拆装接地线辅助工具的研制

李 敏，陈 懿，杨 鑫，袁 成，陈 宁，钟高朗，屠聪为，葛玉友
（国网上海市电力公司超高压分公司，上海 200063）

摘 要：针对户外变电站接地点高度过高的问题，设计了一种新型的变电站拆装接地线辅助工具。首先对辅
助工具的整体结构和操作流程进行了介绍；其次对机械结构进行设计，包括运载小车、升降装置、电源模块及
操作面板，其中升降装置的设计是核心；接着对于电动功能的实现进行了阐述；最后，对该辅助工具的创新点
及应用范围进行了总结归纳。实际应用表明，该辅助工具有效降低了运维人员的倒闸操作强度、提高了工作
效率、保障了人员人身安全，对未来智能化运维系统的发展具有重要意义。
关键词：拆装接地线；辅助工具；升降装置
作者简介：李 敏（1982—），男，工程师，从事变电站运维管理。
中图分类号：TM75 文献标志码：A 文章编号：2095-1256（2024）02-0256-04
A New Auxiliary Tool for Disassembling and Installing Ground Wires in Substation

LI Min，CHEN Yi，YANG Xin，YUAN Cheng，CHEN Ning，ZHONG Gaolang，TU Congwei，GE Yuyou
（State Grid Extra High Voltage Branch，SMEPC，Shanghai 200063，China）

Abstract：In view of the high ground point of outdoor substation，a new type of auxiliary tool for disassembling

and installing ground wires in substation is designed. Firstly，the overall structure and operation process of the

auxiliary tool are introduced. Secondly，the mechanical structure is designed，including the carrier car，lifting de⁃

vice，power module and operation panel，with the lifting device design as the core；Then the realization of the

electric function is described；Finally，the innovation points and application range are summarized. The auxiliary

tool reduces the operation intensity of operation and maintenance personnel，improves the work efficiency and
guarantees the personal safety of personnel，which is of great significance for the development of intelligent opera⁃

tion and maintenance system in the future.

Key words：disassembling and installing grounding wire，auxiliary tool，lifting device

某些户外变电站悬挂接地线的位置较高，运 装置的研究，主要分为以下 3 种。
维人员需要拼接多段绝缘操作棒进行操作。由于 （1）伸缩型操作杆。该类装置通过连接伸缩
绝缘操作棒的刚性不足，长度过长时容易弯曲、弹 杆和绝缘棒进行操作，需要两人配合完成，并且较
动，再加上操作棒和接地线重量较重，使得运维人 费体力。
员在地面操作时想要持稳接地线并咬合悬挂点十 （2）弹射型拆装接地线机器人。包括发射机
分困难，稍有不慎还有可能误碰临近设备，造成设 构、验电机构、工器具升降机构和接地线，通过发
备损坏的风险。若运维人员借助人字梯操作，则 射机构在地面上就可以使验电器接触高空导线，
有较高操作难度，且有着失去平衡导致高处坠落 同时将带有牵引滑轮的工器具升降机构通过第二
的风险。若使用高空作业车将运维人员送至设备 牵引绳挂在高空导线上，并通过第一牵引绳和牵
顶部挂地线，虽然操作难度有所降低，安全得到了 引滑轮挂拆接地线。该类型装置的控制有一定难
一定保障，但此方法效率低，耗时长，人力、物力投 度，适用于输电线路，但在引线较多的变电站内，
入大。 容易造成误操作事故。
近年来，国内也展开了许多拆装接地线辅助 （3）垂直伸缩型拆装接地线。通过垂直升降
