686 耿继瑜，等：基于 10 kV 双环网的分布式自愈系统运行可靠性分析
位，则经过“无压跳闸时间”延时后，跳开本终端变 相关联，充电条件包括有压定值，一、二段都有压
电站侧开关。无压跳闸时间可与变电站 10 kV 母 10 s 才能充电；放电则由另一段无压触发（小于有
线分段备自投动作时间配合。 压定值），30 s 后放电（只针对失压放电）。因此，
1.2.2 自愈系统合闸逻辑 一段未准备时判断二段电压，二段未准备时判断

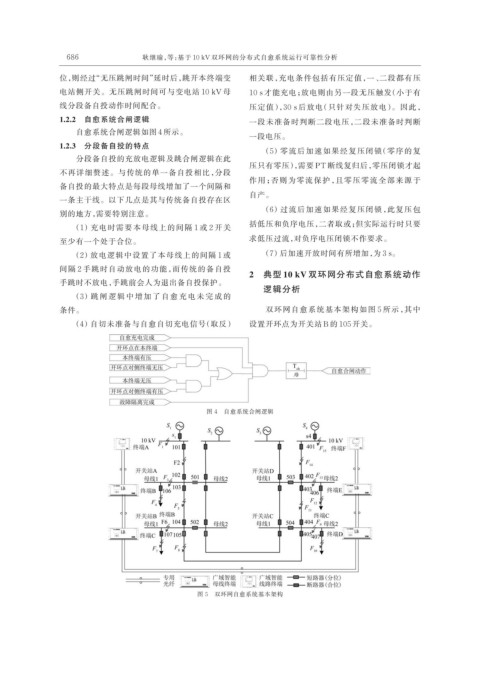

自愈系统合闸逻辑如图 4 所示。
一段电压。
1.2.3 分段备自投的特点
（5）零流后加速如果经复压闭锁（零序的复
分段备自投的充放电逻辑及跳合闸逻辑在此
压只有零压），需要 PT 断线复归后，零压闭锁才起
不再详细赘述。与传统的单一备自投相比，分段
作用；否则为零流保护，且零压零流全部来源于
备自投的最大特点是每段母线增加了一个间隔和
自产。
一条主干线。以下几点是其与传统备自投存在区
（6）过流后加速如果经复压闭锁，此复压包
别的地方，需要特别注意。
（1）充电时需要本母线上的间隔 1 或 2 开关 括低压和负序电压，二者取或；但实际运行时只要
至少有一个处于合位。 求低压过流，对负序电压闭锁不作要求。
（2）放电逻辑中设置了本母线上的间隔 1 或 （7）后加速开放时间有所增加，为 3 s。
间隔 2 手跳时自动放电的功能，而传统的备自投
2 典型 10 kV 双环网分布式自愈系统动作
手跳时不放电，手跳前会人为退出备自投保护。
逻辑分析
（3）跳 闸 逻 辑 中 增 加 了 自 愈 充 电 未 完 成 的
条件。 双环网自愈系统基本架构如图 5 所示，其中
（4）自切未准备与自愈自切充电信号（取反） 设置开环点为开关站 B 的 105 开关。
图 4 自愈系统合闸逻辑
图 5 双环网自愈系统基本架构
