Page 61 - 电力与能源2024年第六期

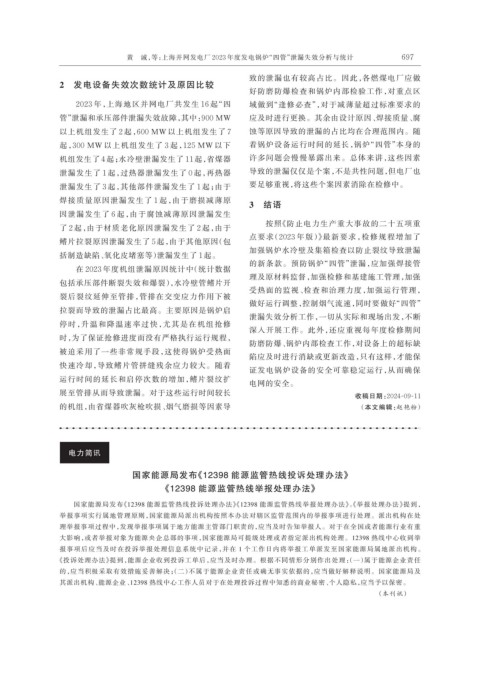

黄 诚，等：上海并网发电厂 2023 年度发电锅炉“四管”泄漏失效分析与统计 697

致的泄漏也有较高占比。因此，各燃煤电厂应做
2 发电设备失效次数统计及原因比较
好防磨防爆检查和锅炉内部检验工作，对重点区
2023 年，上海地区并网电厂共发生 16 起“四 域做到“逢修必查”，对于减薄量超过标准要求的
管”泄漏和承压部件泄漏失效故障，其中：900 MW 应及时进行更换。其余由设计原因、焊接质量、腐
以上机组发生了 2 起，600 MW 以上机组发生了 7 蚀等原因导致的泄漏的占比均在合理范围内。随
起，300 MW 以上机组发生了 3 起，125 MW 以下 着锅炉设备运行时间的延长，锅炉“四管”本身的

机组发生了 4 起；水冷壁泄漏发生了 11 起，省煤器 许多问题会慢慢暴露出来。总体来讲，这些因素
泄漏发生了 1 起，过热器泄漏发生了 0 起，再热器 导致的泄漏仅仅是个案，不是共性问题，但电厂也
泄漏发生了 3 起，其他部件泄漏发生了 1 起；由于 要足够重视，将这些个案因素消除在检修中。
焊接质量原因泄漏发生了 1 起，由于磨损减薄原
3 结语
因泄漏发生了 6 起，由于腐蚀减薄原因泄漏发生
按照《防止电力生产重大事故的二十五项重
了 2 起，由于材质老化原因泄漏发生了 2 起，由于
点要求（2023 年版）》最新要求，检修规程增加了
鳍片拉裂原因泄漏发生了 5 起，由于其他原因（包
加强锅炉水冷壁及集箱检查以防止裂纹导致泄漏
括制造缺陷、氧化皮堵塞等）泄漏发生了 1 起。
的新条款。预防锅炉“四管”泄漏，应加强焊接管
在 2023 年度机组泄漏原因统计中（统计数据
理及原材料监督，加强检修和基建施工管理，加强
包括承压部件断裂失效和爆裂），水冷壁管鳍片开
受热面的监视、检查和治理力度，加强运行管理，
裂后裂纹延伸至管排，管排在交变应力作用下被
做好运行调整，控制烟气流速，同时要做好“四管”
拉裂而导致的泄漏占比最高。主要原因是锅炉启
泄漏失效分析工作，一切从实际和现场出发，不断
停时，升温和降温速率过快，尤其是在机组抢修
深入开展工作。此外，还应重视每年度检修期间
时，为了保证抢修进度而没有严格执行运行规程，
防磨防爆、锅炉内部检查工作，对设备上的超标缺
被迫采用了一些非常规手段，这使得锅炉受热面
陷应及时进行消缺或更新改造，只有这样，才能保
快速冷却，导致鳍片管拼缝残余应力较大。随着
证发电锅炉设备的安全可靠稳定运行，从而确保
运行时间的延长和启停次数的增加，鳍片裂纹扩
电网的安全。
展至管排从而导致泄漏。对于这些运行时间较长
收稿日期：2024-09-11
的机组，由省煤器吹灰枪吹损、烟气磨损等因素导 （本文编辑：赵艳粉）

电力简讯

国家能源局发布《12398 能源监管热线投诉处理办法》
《12398 能源监管热线举报处理办法》

国家能源局发布《12398 能源监管热线投诉处理办法》《12398 能源监管热线举报处理办法》。《举报处理办法》提到，
举报事项实行属地管理原则，国家能源局派出机构按照本办法对辖区监管范围内的举报事项进行处理。派出机构在处
理举报事项过程中，发现举报事项属于地方能源主管部门职责的，应当及时告知举报人。对于在全国或者能源行业有重
大影响，或者举报对象为能源央企总部的事项，国家能源局可提级处理或者指定派出机构处理。12398 热线中心收到举
报事项后应当及时在投诉举报处理信息系统中记录，并在 1 个工作日内将举报工单派发至国家能源局属地派出机构。
《投诉处理办法》提到，能源企业收到投诉工单后，应当及时办理。根据不同情形分别作出处理：（一）属于能源企业责任
的，应当积极采取有效措施妥善解决；（二）不属于能源企业责任或确无事实依据的，应当做好解释说明。国家能源局及
其派出机构、能源企业、12398 热线中心工作人员对于在处理投诉过程中知悉的商业秘密、个人隐私，应当予以保密。
（本刊讯）
