墙式再热器炉后第 2，4 根弯头下部及第 1，3 管排。
根弯头上部管壁吹损减薄，这是因为墙式再热器 对泄漏侧墙包覆管进行更换。本次共更换 B
设计弯头伸出炉壁 80 mm 左右，吹灰器始吹点紧 侧墙包覆管 1 根，形成 2 个焊口；更换 B 侧墙式再
挨墙式再热器，吹灰蒸汽在墙式再热器上下弯头 热器管 4 根，形成 10 个焊口。6 月 17 日 11：10 检修
区域内（弯管 1，2 和弯管 3，4 间）形成扰流，汽流流 工作完成。

速增加，并长期在该区域内冲刷磨损管壁。 在抢修的同时，对其余 57 只烟道吹灰器孔也
1.5 1 号炉侧墙包覆过热器管排泄漏原因分析 进行了检查。根据检查结果，对 21 号吹灰器孔鳍
2023 年 6 月 12 日 13：00 左右，某电厂 1 号锅
片上的两道裂纹开止裂孔。针对 1 号长吹对墙式
炉检修人员在 IK-2 号长吹灰器消缺施工时发现，
再热器吹损情况，对 2 号吹灰器炉前侧的墙式再
IK-24 号长吹灰器附近有轻微异声。根据经验辨
热器进行检查，炉后第 1，2，3，4 根下部弯头处管
别，初步判断是 10 楼半（56.7 m）低温过热器或侧
子吹损严重，最薄处壁厚仅 1.6 mm。共更换 4 只
墙 包 覆 管 泄 漏（见 图 12），附 近 B 侧 低 温 过 热 器
弯头。
18 号、20 号炉管泄漏仪未报警，为此立即申请停
侧墙包覆管泄漏原因分析如下。
炉检修。
B 侧墙包覆管泄漏点边缘未减薄，周边鳍片
有数条横向和纵向裂纹。包覆管泄漏是由鳍片裂
纹逐步延伸造成的。锅炉运行过程中在吹灰前疏

水时各吹灰器前管道未受到暖管作用（蒸汽母管
进行了疏水），开始吹灰时提升阀打开后蒸汽有带
水的可能，同时由于起吹点距离吹灰孔炉壁太近，
在高温状态下带蒸汽长久滴吹吹灰孔下方鳍片，
鳍片钢板在长期冷热交替交变应力的作用下产生
疲 劳 损 伤 ，进 而 产 生 裂 纹 。 上 一 次 检 修 时 间 为

2022 年 11 月，此后有 5 次频繁启停后，导致鳍片
裂纹扩展延伸至管壁并导致泄漏。
防范措施具体如下。
（1）每次 C 级以上检修都应开展锅炉本体防

磨防爆检查，在吹灰器区域脚手架应搭必搭，应检
必检，检查出问题应修必修，特别是易泄漏部位。
（2）对墙式再热器附近吹灰器行程进行改进，
向炉内延伸吹灰器始吹点（向炉内多延长 200 mm
后再开阀），避免吹灰蒸汽直吹墙式再热器。

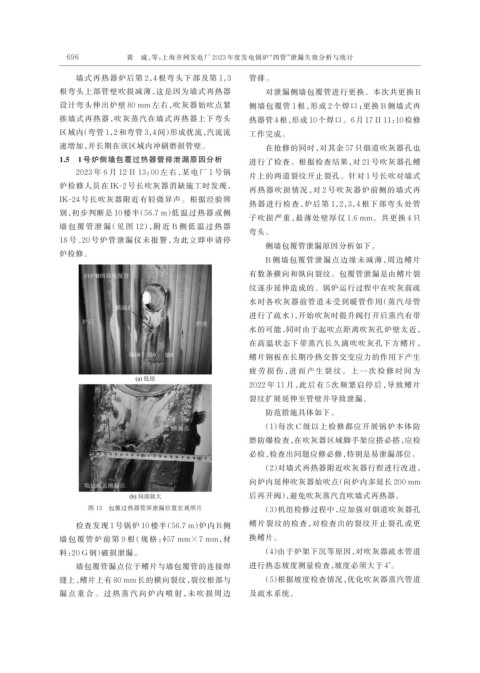

图 12 包覆过热器管屏泄漏位置宏观照片 （3）机组检修过程中，应加强对烟道吹灰器孔
检查发现 1 号锅炉 10 楼半（56.7 m）炉内 B 侧 鳍片裂纹的检查，对检查出的裂纹开止裂孔或更
墙包覆管炉前第 9 根（规格 ：ϕ57 mm×7 mm，材 换鳍片。

料：20 G 钢）破损泄漏。 （4）由于炉架下沉等原因，对吹灰器疏水管道
墙包覆管漏点位于鳍片与墙包覆管的连接焊 进行热态坡度测量检查，坡度必须大于 4°。
缝上，鳍片上有 80 mm 长的横向裂纹，裂纹根部与 （5）根据坡度检查情况，优化吹灰器蒸汽管道
漏 点 重 合 。 过 热 蒸 汽 向 炉 内 喷 射 ，未 吹 损 周 边 及疏水系统。
