胡远涛, 等: 300 MW 汽轮机通流改造后进汽阀运行特性分析 1 3
1

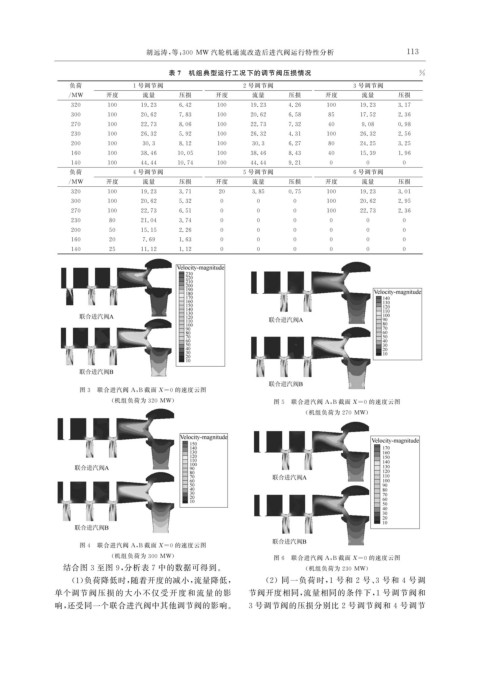

表 7 机组典型运行工况下的调节阀压损情况 %
负荷 1 号调节阀 2 号调节阀 3 号调节阀
/ MW 开度 流量 压损 开度 流量 压损 开度 流量 压损
320 100 19.23 6.42 100 19.23 4.26 100 19.23 3.17
300 100 20.62 7.83 100 20.62 6.58 85 17.52 2.36
270 100 22.73 8.06 100 22.73 7.32 40 9.08 0.98
230 100 26.32 5.92 100 26.32 4.31 100 26.32 2.56
200 100 30.3 8.12 100 30.3 6.27 80 24.25 3.25
160 100 38.46 10.05 100 38.46 8.43 40 15.39 1.96
140 100 44.44 10.74 100 44.44 9.21 0 0 0
负荷 4 号调节阀 5 号调节阀 6 号调节阀
/ MW 开度 流量 压损 开度 流量 压损 开度 流量 压损
320 100 19.23 3.71 20 3.85 0.75 100 19.23 3.01
300 100 20.62 5.32 0 0 0 100 20.62 2.95
270 100 22.73 6.51 0 0 0 100 22.73 2.36
230 80 21.04 3.74 0 0 0 0 0 0
200 50 15.15 2.26 0 0 0 0 0 0
160 20 7.69 1.63 0 0 0 0 0 0
140 25 11.12 1.12 0 0 0 0 0 0

图 3 联合进汽阀 A , B 截面 X=0 的速度云图
( 机组负荷为 320 MW ) 图 5 联合进汽阀 A , B 截面 X=0 的速度云图
( 机组负荷为 270 MW )

图 4 联合进汽阀 A , B 截面 X=0 的速度云图
( 机组负荷为 300 MW ) 图 6 联合进汽阀 A , B 截面 X=0 的速度云图
结合图 3 至图 9 , 分析表 7 中的数据可得到。 ( 机组负荷为 230 MW )
( 1 ) 负荷降低时, 随着开度的减小, 流量降低, ( 2 )同一负荷时, 1 号和 2 号、 3 号和 4 号调
单个调节阀压损的大 小不仅受开度和流量的影 节阀开度相同, 流量相同的条件下, 1 号调节阀和

响, 还受同一个联合进汽阀中其他调节阀的影响。 3 号调节阀的压损分别比 2 号调节阀和 4 号调节
