陈洪兴, 等: 2020 年上海并网发电机组跳闸对电网的影响分析 3 9
2

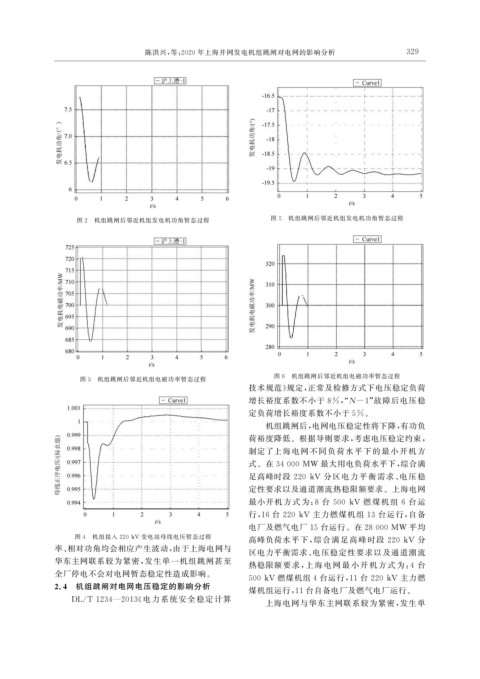

图 2 机组跳闸后邻近机组发电机功角暂态过程 图 5 机组跳闸后邻近机组发电机功角暂态过程

图 3 机组跳闸后邻近机组电磁功率暂态过程 图 6 机组跳闸后邻近机组电磁功率暂态过程
技术规范》 规定, 正常及检修方式下电压稳定负荷
增长裕度系数不小于 8% ,“ N-1 ” 故障后电压稳
定负荷增长裕度系数不小于 5% 。
机组跳闸后, 电网电压稳定性将下降, 有功负
荷裕度降低。根据导则要求, 考虑电压稳定约束,
制定了上海电网 不同负荷水平下的最小开机方
式。在34000MW 最大用电负荷水平下, 综合满
足高峰时段 220kV 分区电力平衡需求、 电压稳
定性要求以及通道潮流热稳限额要求。上海电网
最小开机方式为: 8 台 500kV 燃煤机组 6 台运
行, 16 台 220kV 主力燃煤机组 13 台运行, 自备
电厂及燃气电厂 15 台运行。在28000MW 平均
图 4 机组接入 220kV 变电站母线电压暂态过程
高峰负荷水平下, 综合满足高峰时段 220kV 分
率、 相对功角均会相应产生波动, 由于上海电网与
区电力平衡需求、 电压稳定性要求以及通道潮流
华东主网联系较为紧密, 发生单一机组跳闸甚至
热稳限额 要 求, 上 海 电 网 最 小 开 机 方 式 为: 4 台
全厂停电不会对电网暂态稳定性造成影响。
500kV 燃煤机组 4 台运行, 11 台 220kV 主力燃
2.4 机组跳闸对电网电压稳定的影响分析 煤机组运行, 11 台自备电厂及燃气电厂运行。
DL / T1234 — 2013 《 电力系统安全稳定计算 上海电网与华东主网联系较为紧密, 发生单
