第 42 卷第 3 期                           电力与能源
                  2021 年 6 月                                                                         3 7
                                                                                                      2
                                                                                     DOI : 10.11973 / dl y n y 202103014

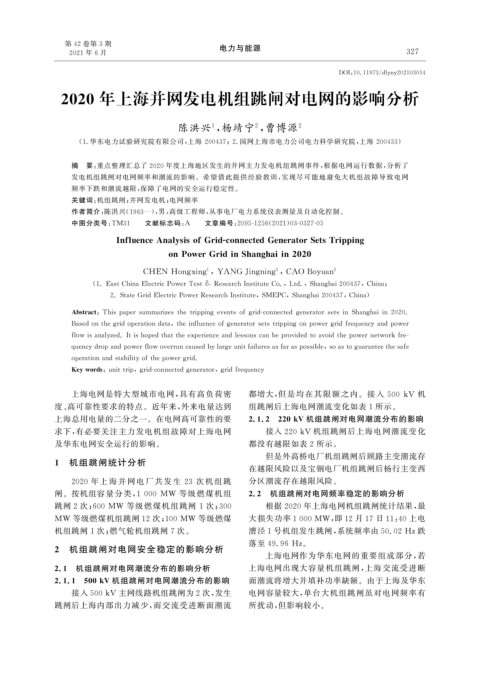

               2020       年上海并网发电机组跳闸对电网的影响分析



                                             陈洪兴 , 杨靖宁 , 曹博源               2
                                                     1
                                                                2
                     ( 1. 华东电力试验研究院有限公司, 上海 200437 ; 2. 国网上海市电力公司电力科学研究院, 上海 200433 )

                   摘   要: 重点整理汇总了 2020 年度上海地区发生的并网主力发电机组跳闸事件, 根据电网运行数据, 分析了
                   发电机组跳闸对电网频率和潮流的影响。希望借此提供经验教训, 实现尽可能地避免大机组故障导致电网
                   频率下跌和潮流越限, 保障了电网的安全运行稳定性。
                   关键词: 机组跳闸; 并网发电机; 电网频率
                   作者简介: 陈洪兴( 1963 —), 男, 高级工程师, 从事电厂电力系统仪表测量及自动化控制。
                   中图分类号: TM31   文献标志码: A   文章编号: 2095-1256 ( 2021 ) 03-0327-05

                             InfluenceAnal y sisofGrid-connectedGeneratorSetsTri pp in g
                                          onPowerGridinShan g haiin2020

                                                    1                2 ,            2
                                    CHEN Hon g xin g  , YANGJin g nin g CAOBo y uan
                        ( 1.EastChinaElectricPowerTest& ResearchInstituteCo. , Ltd. , Shan g hai200437 , China ;
                            2.StateGridElectricPowerResearchInstitute , SMEPC , Shan g hai200437 , China )

                  Abstract : Thisp a p ersummarizesthetri pp in geventsofg rid-connectedg eneratorsetsinShan g haiin2020.
                  Basedontheg rido p erationdata , theinfluenceofg eneratorsetstri pp in gonp owerg ridfre q uenc yandp ower
                  flowisanal y zed.Itisho p edthattheex p erienceandlessonscanbep rovidedtoavoidthep owernetworkfre-
                  q uenc ydro pandp owerflowoverruncausedb y lar g eunitfailuresasfaras p ossible , soasto g uaranteethesafe
                  o p erationandstabilit yofthep ower g rid.
                  Ke ywords : unittri p , g rid-connectedg enerator , g ridfre q uenc y

                   上海电网是特大型城市电网, 具有高负荷密                        都增大, 但是均在其限额之 内。接入 500kV 机
              度、 高可靠性要求的特点。近年来, 外来电量达到                         组跳闸后上海电网潮流变化如表 1 所示。
              上海总用电量的二分之一。在电网高可靠性的要                           2.1.2 220kV 机组跳闸对电网潮流分布的影响
              求下, 有必要关注主力发电机组故障对上海电网                               接入 220kV 机组跳闸后上海电网潮流变化
              及华东电网安全运行的影响。                                    都没有越限如表 2 所示。
                                                                   但是外高桥电厂机组跳闸后顾路主变潮流存
              1  机组跳闸统计分析
                                                               在越限风险以及宝钢电厂机组跳闸后杨行主变西
                  2020 年 上 海 并 网 电 厂 共 发 生 23 次 机 组 跳          分区潮流存在越限风险。
              闸。按机组容量分类, 1000 MW 等级燃煤机组                       2.2  机组跳闸对电网频率稳定的影响分析
              跳闸 2 次; 600MW 等级燃煤机组跳闸 1 次; 300                      根据 2020 年上海电网机组跳闸统计结果, 最
              MW 等级燃煤机组跳闸12 次; 100MW 等级燃煤                      大损失功率1000MW , 即12 月17 日11 : 40 上电
              机组跳闸 1 次; 燃气轮机组跳闸 7 次。                           漕泾1 号机组发生跳闸, 系统频率由50.02Hz跌
                                                               落至 49.96Hz 。
              2  机组跳闸对电网安全稳定的影响分析
                                                                   上海电网作为华东电网的重要组成部分, 若
              2.1  机组跳闸对电网潮流分布的影响分析                            上海电网出现大容量机组跳闸, 上海交流受进断
              2.1.1 500kV 机组跳闸对电网潮流分布的影响                       面潮流将增大并填补功率缺额。由于上海及华东
                   接入500kV 主网线路机组跳闸为2 次, 发生                    电网容量较大, 单台大机组跳闸虽对电网频率有
              跳闸后上海内部出力减少, 而交流受进断面潮流                           所扰动, 但影响较小。
