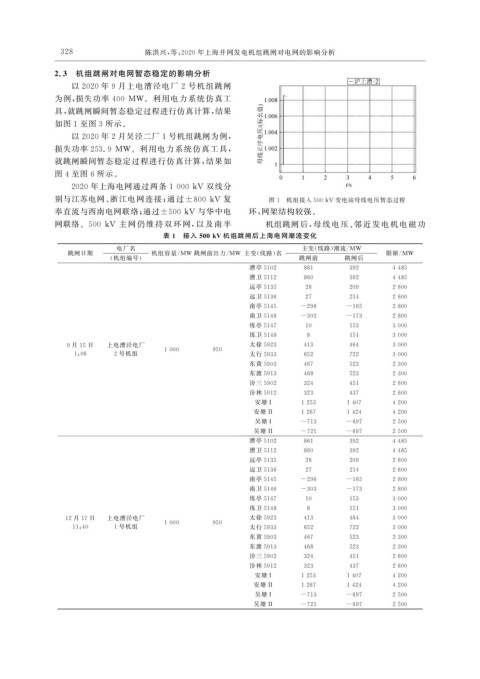

3 2 8 陈洪兴, 等: 2020 年上海并网发电机组跳闸对电网的影响分析

2.3 机组跳闸对电网暂态稳定的影响分析
以 2020 年 9 月上电漕泾电厂 2 号机组跳闸
为例, 损失功率 400 MW 。利用电力系统仿真工
具, 就跳闸瞬间暂态稳定过程进行仿真计算, 结果
如图 1 至图 3 所示。
以 2020 年 2 月吴泾二厂 1 号机组跳闸为例,
损失功率 253.9 MW 。利用电力系统仿真工具,
就跳闸瞬间暂态稳定过程进行仿真计算, 结果如
图 4 至图 6 所示。
2020 年上海电网通过两条 1000kV 双线分
别与江苏电网、 浙江电网连接; 通过 ±800kV 复 图 1 机组接入 500kV 变电站母线电压暂态过程
奉直流与西南电网联络; 通过 ±500kV 与华中电 环, 网架结构较强。
网联络。 500kV 主 网 仍 维 持 双 环 网, 以 及 南 半 机组跳闸后, 母 线 电 压、 邻 近 发 电 机 电 磁 功
表 1 接入 500kV 机组跳闸后上海电网潮流变化
电厂名 主变( 线路) 潮流 / MW
跳闸日期 机组容量 / MW 跳闸前出力 / MW 主变( 线路) 名 限额 / MW
( 机组编号) 跳闸前 跳闸后
漕亭 5102 861 392 4485
漕卫 5112 860 392 4485
远亭 5135 26 209 2600
远卫 5136 27 214 2600
南亭 5145 -296 -165 2800
南卫 5146 -303 -173 2800
练亭 5147 10 153 3000
练卫 5148 8 151 3000
9 月 15 日 上电漕泾电厂 太徐 5923 413 464 3000
1000 950
1 : 06 2 号机组 太行 5933 652 722 3000
东黄 5903 467 523 2300
东渡 5913 468 523 2300
汾三 5902 324 451 2600
汾林 5912 323 437 2600
安塘I 1253 1407 4200
安塘II 1267 1424 4200
吴塘I -713 -697 2500
吴塘II -721 -697 2500
漕亭 5102 861 392 4485
漕卫 5112 860 392 4485
远亭 5135 26 209 2600
远卫 5136 27 214 2600
南亭 5145 -296 -165 2800
南卫 5146 -303 -173 2800
练亭 5147 10 153 3000
练卫 5148 8 151 3000
12 月 17 日 上电漕泾电厂 1000 950 太徐 5923 413 464 3000
11 : 40 1 号机组 太行 5933 652 722 3000
东黄 5903 467 523 2300
东渡 5913 468 523 2300
汾三 5902 324 451 2600
汾林 5912 323 437 2600
安塘I 1253 1407 4200
安塘II 1267 1424 4200
吴塘I -713 -697 2500
吴塘II -721 -697 2500
