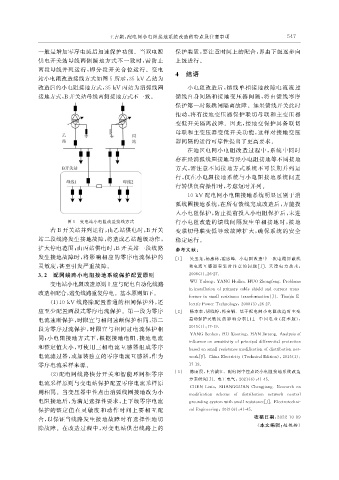

Page 85 - 电力与能源2022年第六期

王占颖: 配电网小电阻接地系统改造的特点及注意事项 5 7
4
一般是增加零序电流后加速保护功能。当双电源 保护装置, 要注意时间上的配合, 即由下级逐步向
供电开关站母线两侧接地方式不一致时, 需防止 上级进行。
两段母线并列运行, 即分段开关合位运行。变电
4 结语
站小电阻改造接线方式如图 5 所示, 35kV 乙站为
改造后的小电阻接地方式, 35kV 丙站为消弧线圈 小电阻改造后, 馈线单相接地故障电流流过
接地方式, B开关站母线两侧接地方式不一致。 馈线自身间隔和接地变压器间隔, 将由馈线零序
保护第一时限跳闸隔离故障。如果馈线开关此时
拒动, 将有接地变压器保护联切母联和主变压器
变低开关隔离故障。因此, 接地变保护具备联切
母联和主变压器变低开关功能, 这样对接地变压

器间隔的运行可靠性提出了更高要求。
在地区电网小电阻改造过程中, 系统中同时
存在经消弧线圈接地与经小电阻接地等不同接地
方式, 需注意不同接地方式系统不可长期并列运
行, 仅在小电阻接地系统与小电阻接地系统间进
行转供负荷操作时, 考虑短时并列。
10kV 配电网小电阻接地系统明显区别于消
弧线圈接地系统, 在所有馈线完成改造后, 方能投
入小电阻保护, 防止提前投入小电阻保护后, 未进
图 5 变电站小电阻改造接线方式 行小电阻改造的馈线间隔发生单相接地时, 接地
若 B 开关站并列运行, 由乙站供电时, B 开关 变联切母联变低导致故障扩大, 确保系统的安全
站二段线路发生接地故障, 将造成乙站越级动作, 稳定运行。
扩大停电范围; 由丙站供电时, B 开关站一段线路 参考文献:
发生接地故障时, 将影响相应的零序电流保护的 [ 1 ] 吴玉龙, 杨惠林, 霍忠峰 .小电阻改造中一次电缆屏蔽线
灵敏度, 甚至引发严重故障。 和电流互 感 器 安 装 时 注 意 的 问 题 [ J ] .天 津 电 力 技 术,
3.2 配网线路小电阻接地系统保护配置原则 2008 ( 3 ): 26-27.
变电站小电阻改造原则上应与配电自动化线路 WU Yulon g , YANG Huilin , HUOZhon g fen g .Problems
ininstallationofp rimar ycableshieldandcurrenttrans-
改造相配合, 避免线路重复停电。基本原则如下。
formerinsmallresistancetransformation [ J ] .Tian j inE-
( 1 ) 10kV 线路除配置普通的相间保护外, 还
lectricPowerTechnolo gy , 2008 ( 3 ): 26-27.
应至少配置两段式零序电流保护。第一段为零序 [ 2 ] 杨本本, 胡晓婷, 韩金铜 .基于配电网小电阻改造对主变
电流速断保护, 时限宜与相间速断保护相同, 第二 差动保护灵敏 度 的 影 响 分 析 [ J ] .中 国 电 业 ( 技 术 版),
段为零序过流保护, 时限宜与相间过电流保护相 2015 ( 1 ): 17-19.
YANGBenben , HUXiaotin g , HANJinton g .Anal y sisof
同; 小电阻接地方式下, 根据接地电阻、 接地电流
influenceonsensitivit yofp rinci p aldifferentialp rotection
和整定值大小, 可使用三相电流互感器组成零序
basedonsmallresistancemodificationofdistributionnet-
电流滤过器, 或加装独立的零序电流互感器, 作为 work [ J ] .ChinaElectricit y ( TechnicalEdition ), 2015 ( 1 ):
零序电流采样来源。 17-19.
( 2 ) 配电网线路快分开关和智能环网柜零序 [ 3 ] 陈丽霞, 上官诚江 . 配电网中性点经小电阻接地系统改造
方案研究[ J ] . 电工电气, 2021 ( 6 ): 41-45.
电流采样原则与变电站保护配置零序电流采样原
CHEN Lixia , SHANGGUAN Chen gj ian g .Researchon
则相同。当变压器中性点由消弧线圈接地改为小
modification scheme of distribution network neutral
电阻接地后, 为满足选择性要求, 上下级零序电流 g roundin g s y stem withsmallresistance [ J ] .Electrotechni-
保护的整定值在灵敏 度和动作时间上要相互配 calEn g ineerin g , 2021 ( 6 ): 41-45.
合, 以保证当线路发生接地故障时有选择性地切 收稿日期: 2022-10-09
( 本文编辑: 赵艳粉)
除故障。在改造过程中, 对变电站供出线路上的
